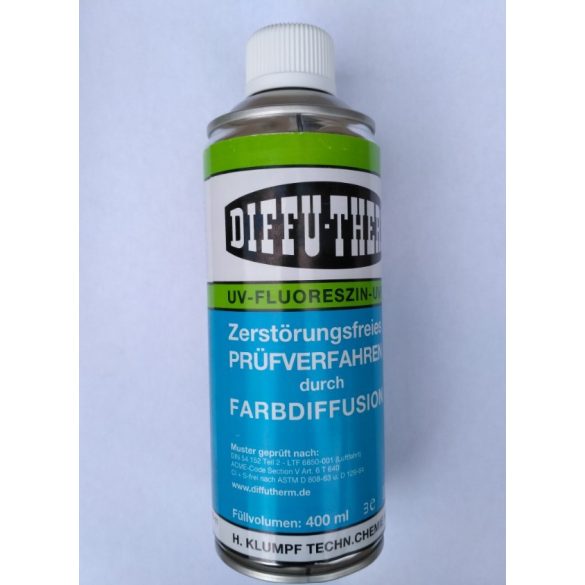

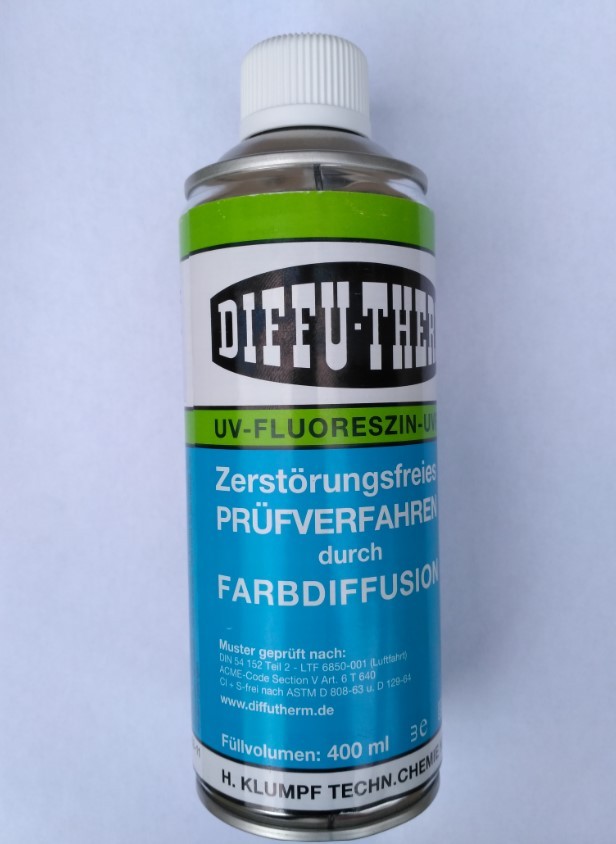

Diffu-Therm UVF-4 fluoreszkáló penetrálószer (500ml)

DIFFU-THERM® UVF-4 Fluorszkáló penetrációs eljárás

DIFFU-THERM® FLUORESZKÁLÓ módszer roncsolásmentes vizsgálatra

UVF-4 (vízzel mosható)

A DIN 54 152 szabvány 2. része szerint, amely a MIL-I-25135C szabványnak felel meg

Termékcsalád a DIN 54 152 szabvány 1. része szerint = AAB + ABB + ACB + ACC

3-4 érzékenységi szint DIN 54 152 3. rész

Klórtól, fluortól és kéntől mentesen az ASTM szerint - kód: V. szakasz

Vizsgálat

A fluoreszkáló penetráló vizsgálat képes megszakítások, például repedések,

pórusok, zárványok, mikrokontrakciók, kötési hibák és hasonló hibák kimutatására, amelyek a felületre nyitottak. A módszer a kész vagy félkész termékekre, valamint a fém vagy nemfém alkatrészek ellenőrzésére is alkalmas.

A DIFFU-THERM UV fény alatt halványzölden fluoreszkál.

A művelet sorrendje

Előtisztítás

Behatolás

Öblítés

Szárítás

Előhívás

Az eredmények értékelése

Az ellenőrizendő darabok előkészítése

A vizsgált munkadarabokat nem szabad kitenni a következő folyamatoknak: Szárazfúvás, nedvesfúvás, S150-nél kisebb durvaságú csiszolópapírral történő csiszolás, köszörűkorongozás.

A vizsgálat előtt minden típusú motorlakkot vagy elektrolitot le kell mosni, el kell távolítani a zsírt, a szennyeződéseket és a salakot. Ellenőrzött alkatrészeket, amelyeket savval vagy lúgos oldatokkal kezeltek semlegesíteni kell és gondosan le kell öblíteni.

Behatolás DIFFU-THERM FLUORESCENCE UVF-4-be

Az ellenőrizendő részeket az UVF-4-be kell mártani úgy, hogy a teljes felületet elfedje.

Lokális vizsgálatnál előnyösebb a permetezési módszert alkalmazni.

A DIFFU-THERM UVF-4 megfelelő behatolásának biztosításához a következő behatolási időket kell alkalmazni:

Könnyűfémekhez 10-20 perc.

Acélokhoz és ausztenites acélokhoz 15-30 perc.

A behatolási idő utolsó 5 percében az alkatrészeket ki kell venni a fürdőből,hagyja, hogy a behatoló folyadék lecsöpögjön.

Közbenső tisztítás (behatoló eltávolítása)

Az ellenőrzött alkatrészeket gondosan meg kell tisztítani hideg vízzel vagy meleg vízzel

30 ° C-ra vagy 40 ° C-ra melegítve. A tisztítást egy rózsa vagy egy fúvóka segítségével végezzük 42 vagy 56 psi-n. Az összes DIFFU-THERM UVF-4-et le kell öblíteni, hogy a

felülete tiszta legyen. A tisztaságot UV fény alatt kell ellenőrizni.

Az alkatrészek szárítása

A megtisztított darabokat előnyösen egy termosztáttal szabályozott forró levegős szárító berendezésben szárítjuk keringő levegővel, 50 ° C hőmérsékleten.

Előhívás DIFFU-THERM UVP-vel (Developer Powder) vagy UVE és UVE-W előhívóval

A szárított részeket kissé meg kell szórni előhívóporral, vagy előhívó folyadékba kell mártani. Az előhívó pornak vékony réteget kell alkotnia a munkadarab felületén.

Az előhívás ideje általában 2-10 perc, ha a hibák nagyon finomak, akkor az idő

20 percig meghosszabbítható.

Az eredmények értékelése

Az ellenőrzött alkatrészeket UV fény alá kell helyezni, és meg kell vizsgálni azokat. Az esetlegesen előforduló hibák halványzölden fluoreszkálnak, miközben a többi vizsgált rész sötét marad.

Tisztítás ellenőrzés után

Ellenőrzés után a darabokat meg kell tisztítani. Általában a sűrített levegővel való lefújás

elegendő.

Ahol szükséges, a megtisztított munkadarabokat korróziógátlóval kell kezelni.
