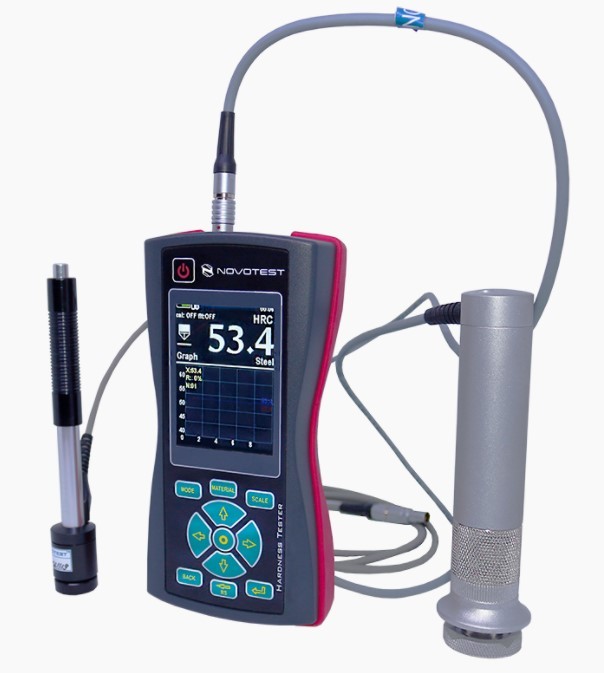

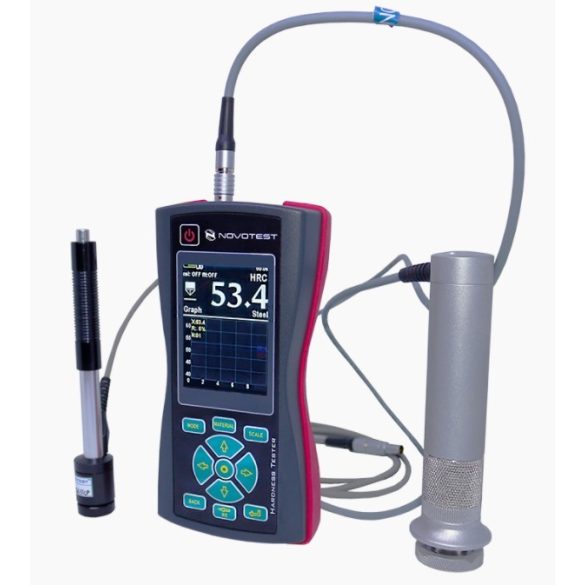

Novotest T-UD3 kombinált keménységmérő

Novotest T-UD3 kombinált keménységmérő

Pillanatnyilag nem elérhető, alternatív termékért kérem keressen!



A Novotest T-UD3 kombinált keménységmérő készülék a keménység mérésének két módszerét kombinálja egy közvetett módszerrel: Ultrahangos érintkezési impedancia - UIC - (ASTM A1038) és Leeb (ASTM A956). Ez teszi a készüléket a világ legsokoldalúbb hordozható készülékévé.

A két szonda csatlakoztathatósága egyesíti a két módszer előnyeit, és lehetőséget biztosít a felhasználók számára, hogy az adott feladat megoldásához legmegfelelőbbet használják.

A T-UD3 lehetővé teszi a felhasználó számára, hogy bármilyen alakú és vastagságú fém keménységét megmérje, képes mérni a felületet erősítő rétegeket és kiértékeli a szakítószilárdságot.

Szállítás:
Szállítási idő 2 hét

Ár: 1 318 962 Ft+ÁFA,
Bruttó: 1 675 082 Ft
Kedvencekhez
Ajánlom
Nyomtat
Összehasonlítás
Kérdés a termékről
Részletek
Adatok
Videók
Részletek

Felhasználása:

A KÉSZÜLÉK KIKAPCSOLÁSA NÉLKÜL MINDKÉT MÓDSZERHEZ CSATLAKOZTATHATÓ SZONDA.

A felhasználó teljesen különböző formájú, szerkezetű, anyagú és felületelőkészítési fokú fémtermékek keménységét mérheti ugyanazzal a készülékkel, csak a szondát kell kicserélni.

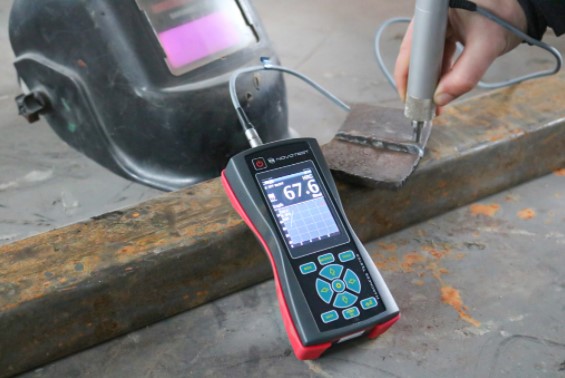

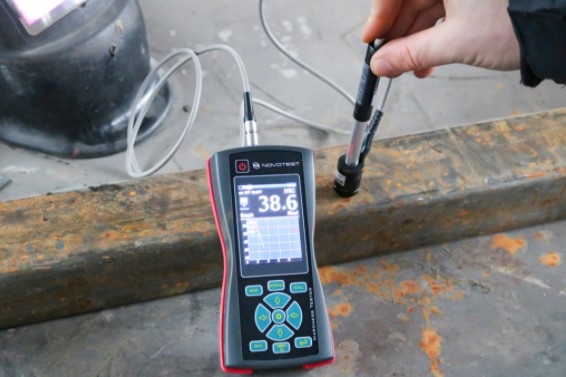

 NOVOTEST T-UD3 - UCI szondávalNOVOTEST T-UD3 - leeb szondával

KIS ALKATRÉSZEK MÉRÉSE

Az UCI segítségével a kezelő kis méretű termékeket mérhet, ajánljuk a 100 gr súlyú és 1 mm vastagságú alkatrészeket, az UCI Probe Test Stand NOVOTEST szondás mérőállvány használata esetén pedig még vékonyabbakat is.

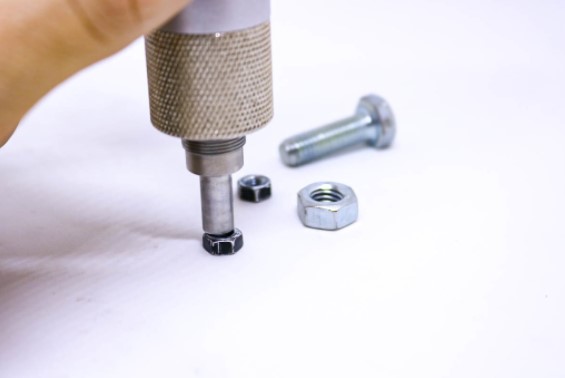

NOVOTEST T-UD3 - kis alkatrész

ÖSSZETETT ALAKÚ TERMÉKEK MÉRÉSE

Szintén az ultrahangos szonda segítségével a felhasználó képes lesz megoldani a barázdák, kis sugarú felületek, hozzáférhetetlen helyek és összetett alakú termékek keménységének mérési feladatait.

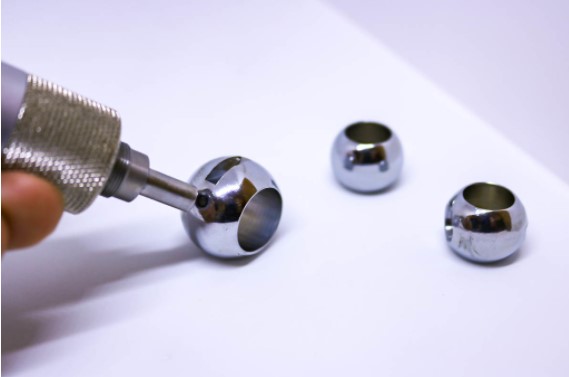

NOVOTEST T-UD3 - összetett minta

AZ UCI TÍPUSÚ SZONDA KIS LENYOMATA

Annak köszönhetően, hogy az UCI típusú szonda behatolási mélysége mindössze néhány mikron, lehetővé válik a nagy lenyomatigényű termékekkel való munka (maximálisan roncsolásmentes módszerre van szükség), valamint a keményített rétegek keménységének mérése, például nitridálás és cementálás esetén.

ROSSZ FELÜLETŰ ALKATRÉSZEK MÉRÉSE

Egy dinamikus szonda (Leeb-szonda) használatával a felhasználó a rosszul előkészített felületű masszív ter

mékek keménységét is vizsgálhatja. A módszer lehetővé teszi a durva szemcsés szerkezetű termékek mérését is, a mérések jelentős szórása nélkül.

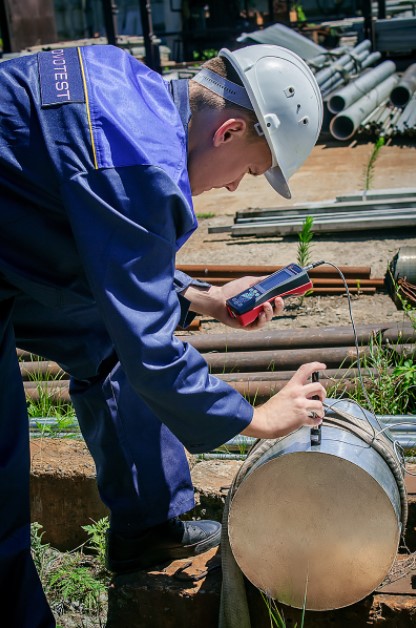

NOVOTEST T-UD3 - rossz felületű

KÜLÖNBÖZŐ ANYAGOKHOZ ÉS MÉRETARÁNYOKHOZ KALIBRÁLVA

A Leeb-szonda különböző anyagokhoz és skálákhoz való beépített kalibrációinak köszönhetően a készülék univerzális eszközzé válik a legtöbb elterjedt fém keménységének mérésére.

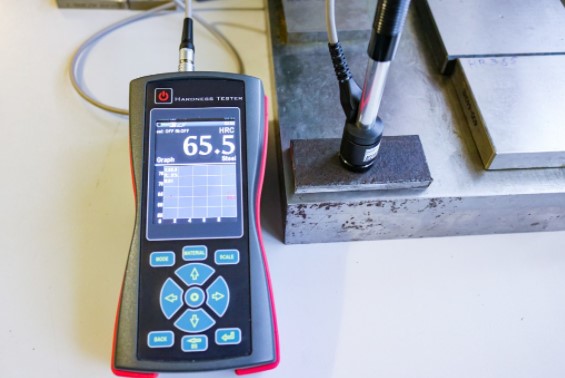

NOVOTEST T-UD3 - különböző anyagokra kalibrálva

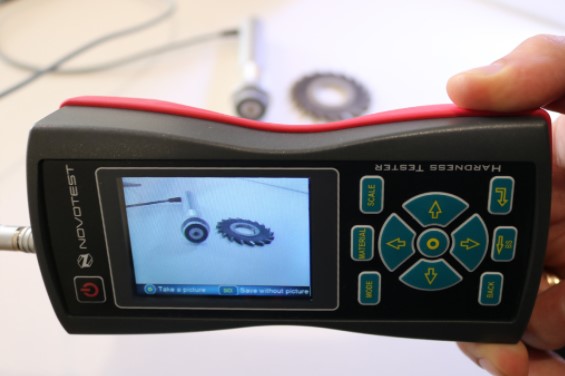

BEÉPÍTETT KAMERA

A készülék beépített kamerával rendelkezik, amely lehetővé teszi a felhasználó számára, hogy a vizsgált tárgyakról készült mérési archívumot tárolja a vizsgált tárgyakról készült, a keménységet a termék egy adott helyéhez kötő képeket.

NOVOTEST T-UD3 - beépített kamera

Kombinált keménységmérő NOVOTEST T-UD3 használható speciális szoftverrel működtetni a mentett mérési archívummal. Vagy minden egyes mentett felvételt ki lehet nyomtatni vezeték nélküli nyomtatón keresztül, amely kiegészíthető a készülékkel.

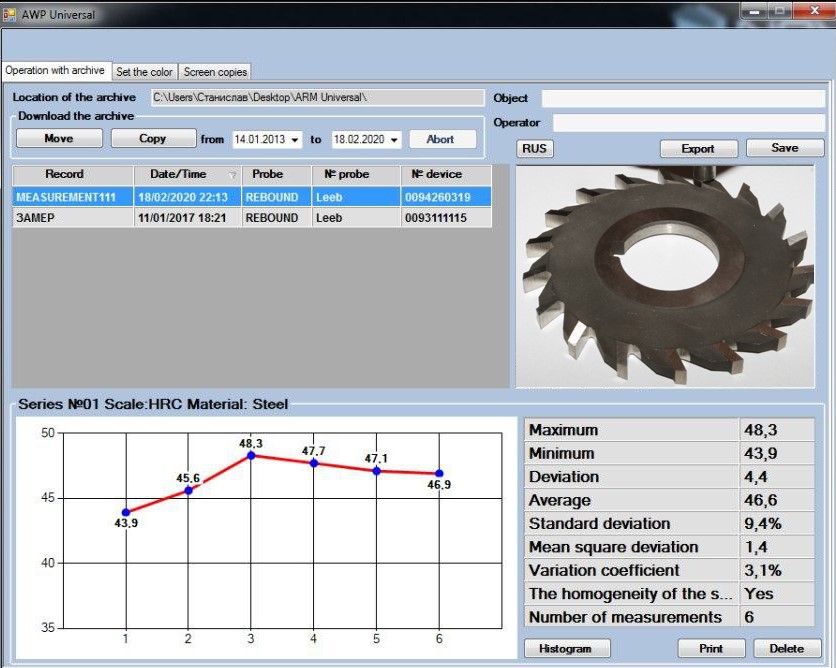

NOVOTEST T-UD3 - szoftver

Innováció! A készülék opcionálisan Bluetooth modullal is felszerelhető!

Keménységmérések elvégzése, a készülék kalibrálása, az értékek kényelmes megjelenítésének beállítása, a keménységmérések eredményeinek mentése, az archívum szinkronizálása más készülékekkel és egy PC-vel, a mérési eredmények átadása kollégáinak - mindez elérhető okostelefonjával a speciális NOVOTEST Android alkalmazásnak köszönhetően.

A keménységmérőknek még soha nem voltak ilyen lehetőségeik! Bluetooth-kapcsolat segítségével okostelefonja csatlakozik a keménységmérőhöz, és máris egy teljesen új eszközzel rendelkezik - egy új generációs keménységmérővel! Az intuitív kezelőfelület, az eredmények dokumentálásának bőséges lehetőségei, az internet-hozzáférés, az érintőképernyő, a kamera, a mikrofon és az okostelefon GPS-vevője teljesen egyedivé és korábban elérhetetlenné teszi a keménységmérőjét.

A NOVOTEST App segítségével Ön képes:

  • a keménységmérő beállítása és kalibrálása;
  • a mérési eredmények valós idejű megjelenítése numerikus formában, grafikon, hisztogram vagy statisztika készítésével;
  • képet készíteni a vizsgált tárgyról a keménységjelek elhelyezésével;
  • videó készítése az ellenőrzött termékről;
  • hangjegyzetek rögzítése a vizsgált tárgyról;
  • a mérés földrajzi helyének automatikus elmentése a Google térképeken;
  • Google-térkép megjelenítése a mérések helyének jelöléseivel és a mérések megtekintésének lehetősége;
  • a mérések naptárának megjelenítése (az archívum bemutatása dátum szerint csoportosított mérések formájában);
  • a mérésről szóló átfogó zárójelentés elkészítése;
  • a kész jelentés elküldése e-mailben, messengeren (vagy bármilyen kényelmes módon) közvetlenül az alkalmazásból;
  • a mérések archívumának rugalmas felépítése - teljesen hasonló a szokásos explorerhez, tetszőleges nevű mappák és fájlok létrehozásának lehetőségével;
  • szinkronizálás a PC-vel és más okostelefonokkal;
  • felhőszolgáltatás a mérések archívumának tárolására;
  • a mérési archívumok felhőalapú szinkronizálása automatikusan és manuálisan az eszközök között;
  • a Google navigációs mód elindítása, útvonal építése és elkísérés a mérések helyszínére.
  • más készülékek archívumainak tárolásának lehetősége Bluetooth segítségével egy alkalmazásban.

Előnyök:

  • Kisméretű benyomódás (alkalmas tengelynyakak, pengék, fogaskerekek stb. tükörfelületeire).
  • A felületi edzett rétegek keménységének mérése
  • Széles körű keménységvizsgálat
  • Különböző mérési módok
  • 88 anyag- és keménységskála-kombináció (kalibráció)
  • Bármely skála kalibrálása bármely tartományban
  • Kényelem és könnyű mérés
  • Optimalizált gombok száma
  • Nagyméretű, színes grafikus kijelző fényes háttérvilágítással
  • Beépített fényképezőgép az alapos jelentésekhez
  • Automatikus szondatípus-felismerés
  • Csatlakoztatott szondatípusok kijelzése
  • A kalibrációk az UCI szondamemóriában tárolódnak
  • Kibővített üzemi hőmérséklet-tartomány (fagy, akár - 40°C-ig)
  • Belső memória és kommunikáció a PC-vel
  • Új, intuitív menü a gombokon elhelyezett tippekkel
  • Választható vezeték nélküli mini nyomtató
  • Vízálló ház
  • Gumiból készült ütközővel védett ház
  • Belső óra
  • Keménységérték-mérés bármilyen, 1 mm-nél vastagabb tömegtermékhez (kis alkatrészek, vékonyfalú szerkezetek, csövek, tartályok, acéllemezek, bonyolult alakú cikkek, fémbevonatok keménységvizsgálata stb.)
  • Különböző üzemmódok:
    - Grafikon - a grafikonkészítési mód
    - Hisztogram - a hisztogramkészítési mód
    - Statisztika - az aktuális mérési sorozatra vonatkozó statisztikákat szolgáltat.
    - Smart - a hibás mérések szűrése
    - Signal - a szonda jelének megjelenítése (csak a Leeb-szonda esetében)

Technikai adatok

  • Mérési tartomány
    - HRC:20~70
    - HB:90~650
    - HV:230~940
    - Szakítószilárdság, MPa: 370~1740
    - Felhasználói kalibráció bármely tartományhoz (például: HV100-1600)
  • Mérési pontosság
    - HRC: 2HRC
    - HB: 10HB
    - HV: 15HV
  • Szabványok
    - ASTM A1038
    - ASTM A956
    - ASTM A370
    - ISO 16859
    - ASTM E140
    - ISO 18265
    - DIN 50159
    - GB/T 34205
  • UCI szonda - gyémánt indenter
    Leeb szonda - edzett golyó
  • Mérési irány - bármilyen irány 360°
  • Adattárolás - csak a memóriakártya által korlátozott, legfeljebb 32 GB
  • Kommunikáció - az adatok feltöltése PC-re és exportálása táblázatként (USB-kábel és szoftver mellékelve).
  • Keménységi skálák
    - UCI szonda - HRC, HB, HV, MPa
    - Leeb szonda - HRC, HRB, HB, HV, HL, MPa
    - További egyedi skálák kalibráláshoz
  • Anyagok
    - Ultrahangos (UCI) szonda - előre kalibrált acélra
    - Dinamikus (Leeb) előkalibrált acélra, ötvözött acélra, öntöttvasra, rozsdamentes acélra, alumíniumra, bronzra, sárgarézre, rézre
    - További egyedi anyagok kalibráláshoz
  • Adatkijelző
    - Alkalmazott terhelés/érintkezés (UCI)
    - Szög (Leeb)
    - Egyedi vizsgálati eredmény
    - Max, Min, a vizsgálatok átlaga
    - A vizsgálatok száma,
    - Eltérés
    - Változási együttható
    - Histogram, Signal és Smart Modes (hibás mérések szűrése).
  • Nyelv
    - Angol
    - Német
    - Francia
    - Lengyel
    - Orosz
  • Színes LCD kijelző (320×240)
  • Működési környezet
    - Hőmérséklet: -20°C~40°C
    - Páratartalom: 30%~80%R.H.
  • Tápegység DC 4,5V (3 db AA elem)
  • A műszer méretei 160x75x30mm
  • Nettó súly Kb. 0,3 kg (szonda nélkül)
  • Bruttó súly (csomag) 2kg
  • Csomagolási méretek, cm 33*27*10
  • Az akkumulátor élettartama Kb. 10 óra.
  • Garancia 3 (1+2) év

UCI szondák

(1 választható, többi opcionális)

98N (10 kgf) Speciális szondatípus megnövelt terheléssel. A mérés elvégzéséhez 10 kgf terhelésre van szükség (a szonda automatikusan beállítja). alacsony felületi tisztasági követelmények. - Hőkezelt és cementált alkatrészek rosszul előkészített felülettel.
- Mérés pengéken, csövek belső felületén, nagy érdességű furatokon.
50 N (5 kgf) A szonda fő típusa a legtöbb keménységmérési feladat megoldására. A mérés elvégzéséhez 5 kgf terhelésre van szükség (a szonda automatikusan beállítja). közepes felületi tisztasági követelmények. - Hőkezelt és cementált alkatrészek, pl. tengelyek, turbinák, fogaskerekek, fogak, hegesztési varratok, hőhatású zónák.
- Mérés hornyokban, fogakon, sugaras felületeken.
- Mérés lapátokon, csövek belső felületén, furatokon.
10 N(1 kgf) Szonda csökkentett terheléssel - olyan termékek keménységének mérésére tervezték, amelyeknél a lenyomat méretével szemben fokozott követelmények vannak (csiszolt, polírozott felületek), vékony felületi keménységű rétegek keménységének mérésére. A méréshez 1 kgf terhelést kell alkalmazni. az U1 (50N) szondához képest nagyobb követelményeket támaszt a felületi tisztasággal szemben. - Nitridált és cementált felületi rétegek szerszámok, szerszámok, süllyesztékek, vékonyfalú alkatrészek.
- Csapágyak, fogszegélyek, fűrészek.
- Vékony keményedő bevonatok keménységmérése.
- Alapos megmunkálás utáni mérés termékeken.

Szállítási tartalom

  • Keménységmérő
  • UCI szonda (10N, 50N vagy 98N választási lehetőség)
  • Leeb szonda (D-típusú)
  • 3db AA elem
  • Töltő
  • USB kábel
  • Használati kézikönyv
  • Szoftver PC-hez
  • Kemény hordtáska

Opcionális kiegészítők

Alapfelállásban a termékhez 1db D típusú Leeb szonda és 1 db választható UCI szonda jár, de opcionális lehetőségként vásárolható:

  • UCI szondák (10N, 50N, 98N)
  • További Leeb szondák (DC, DL, C, G, E, D+15 típusúak)
  • Vezeték nélküli nyomtató
  • Akkumulátorok
  • Töltők
  • Keménységvizsgálati blokkok
  • Tartógyűrűk készlet D, DC típusú Leeb szondákhoz
  • Ütőtestek Leeb-szondákhoz

A lehetőségekről kérem érdeklődjön.

Adatok
Gyártó
Novotest
Mérési elv
Leeb, UCI
Cikkszám
Novotest_T-UD3
Státusz
Szállítási idő 2 hét
Videók

Kombinált keménységvizsgáló NOVOTEST T-UD3 fotókamerával

Kombinált keménységmérő NOVOTEST T-UD3. Videó áttekintés

Az UCI szonda helyes használata a pontos eredményekhez. UCI keménységmérő NOVOTEST T-U3 (T-UD3)

A T-UD3 kombinált keménységmérő UCI szonda kalibrálása

Kombinált keménységmérő NOVOTEST T-UD3. Leeb szonda alkalmazása

Működés a NOVOTEST T-UD3 keménységmérőhöz tartozó hordozható vezeték nélküli nyomtatóval

Kombinált keménységmérő NOVOTEST T-UD3. Megjelenítési módok
