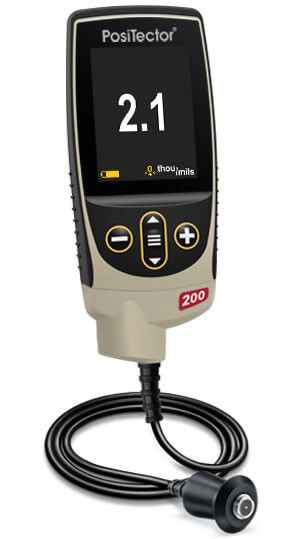

DeFelsko PosiTector 200 B1 / B3 Rétegvastagság mérő kábeles szondával

A 200 B szonda fa, műanyag és egyéb nem fém szubsztrátumok méri a bevonat vastagságát ultrahangos technológiával.

Méréstartomány (polimer alapú bevonatokra): 13-1000 μm

Mérési pontosság: ± (2 μm + 3%)

Tanúsítvány: STDA3

Szállítási idő 2-4 hét
Alternatív termékek:

Ár: 874 114 Ft+ÁFA,
Bruttó: 1 110 125 Ft
Kedvencekhez
Ajánlom
Nyomtat
Összehasonlítás
Kérdés a termékről
Részletek
Adatok

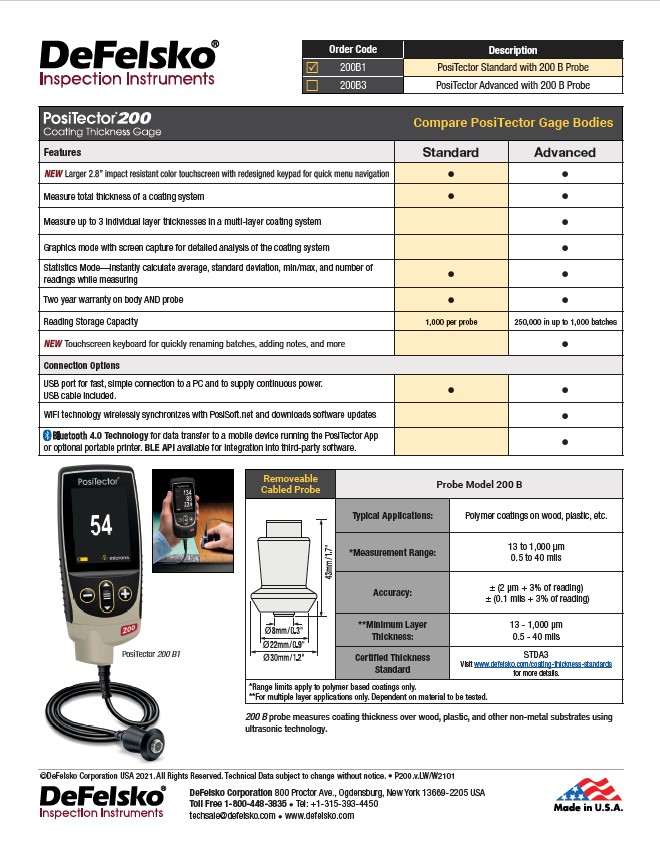

PDF adatlap (angol)
GYIK / FAQ
Részletek

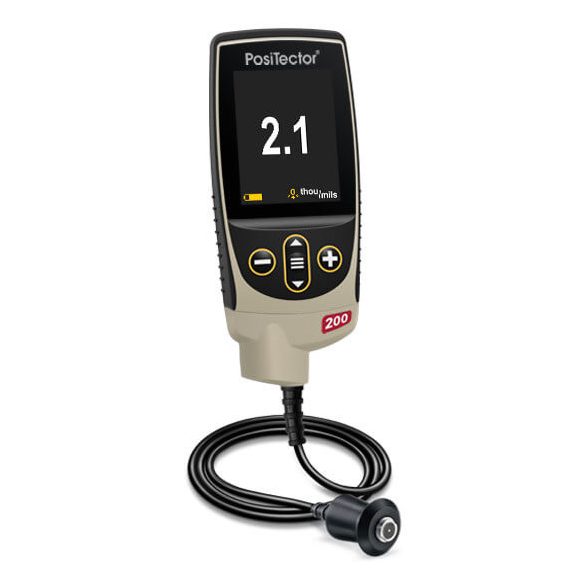

DeFelsko PosiTector 200 B1 / B3 Rétegvastagság mérő kábeles szondával

PosiTector® 200 ultrahangos rétegvastagságmérő műszerek nem fémből készült szubsztrátumokhoz.

A bevonatvastagság mérése fémeken évtizedek óta lehetséges a fémek mágneses és elektromos tulajdonságai miatt. A bevonatvastagság mérése nem fémeken azonban csak roncsolásos módszerekkel volt lehetséges.

1990 óta viszont lehetséges a néhány mikron vastag bevonat mérése különböző hordozóanyagokon egy új módszerrel: az ultrahanggal.

A PosiTector 200 öt generációs termékinnováció eredménye, és számos alkalmazás esetében továbbra is az egyetlen gazdaságos, roncsolásmentes bevonatvastagságmérési lehetőség. A bevált technológiát a világ minden táján szervezetek validálták, és használatát olyan szabványok dokumentálják, mint az ASTM D6132 és az ISO 2808.

A PosiTector képes mérni a bevonat vastagságát pl fa, beton, műanyag és egyéb anyagokon. Az advanced modellek akár 3 réteget is mérnek grafikával.

Szonda

  • A 200 B szonda fa, műanyag és egyéb nem fém szubsztrátumok méri a bevonat vastagságát ultrahangos technológiával.
  • Méréstartomány (polimer alapú bevonatokra): 13-1000 μm
  • Mérési pontosság: ± (2 μm + 3%)
  • Tanúsítvány: STDA3

PosiTector 200

  • Mérésre kész - a legtöbb alkalmazáshoz nincs szükség kalibrációs beállításra
  • ÚJ Nagyobb, 2,8"-os, ütésálló színes érintőképernyő, újratervezett billentyűzettel a gyors menüben való navigáláshoz.
  • ÚJ Időjárás-, por- és vízálló - IP65-ös besorolású burkolat
    Kopásálló rubinszondás hegy a hosszú távú kalibráláshoz.
  • PosiTector cserélhető platform - bármelyik PosiTector szonda csatlakoztatható egyetlen mérőtesthez
  • USB, WiFi és Bluetooth csatlakozás a PosiSoft PC, Mac és okostelefon szoftverhez. USB-kábel tartozék.
  • A NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítvány mellékelve (Hosszú formanyomtatvány).
  • Megfelel az ASTM D6132 és az ISO 2808 szabványnak.
  • ÚJ A mérőeszközön megjelenő súgó egy gombnyomással elmagyarázza a menüpontokat.
  • Villogó kijelző-ideális zajos környezetben is.
  • A RESET funkció azonnal visszaállítja a gyári beállításokat.

Pontos:

  • A reakcióképes jelátalakítók gyors, pontos leolvasást biztosítanak.
  • A NIST vagy PTB szerinti nyomonkövethetőséget igazoló kalibrálási tanúsítványt mellékeltük.
  • A bizonyítottan roncsolásmentes ultrahangos technika megfelel az ASTM D6132 és az ISO 2808 szabványnak.

Erőteljes:

  • Statisztika üzemmódban folyamatosan megjeleníti/frissíti az átlagot, a standard eltérést, a min/max értéket és a mérések számát a mérés során.
  • A Max Thick mód a legmélyebb ultrahangos visszhangot jeleníti meg, így nem kell beállítani a Lo tartományt - ideális a nem kívánt felületi visszhangok figyelmen kívül hagyásához.
  • ÚJ Képernyőfelvétel - 100 képernyőkép mentése a nyilvántartás és a felülvizsgálat céljából.
  • ÚJ Akár 30%-kal hosszabb akkumulátor-üzemidő.
  • USB-port a gyors, egyszerű csatlakoztatáshoz a PC-hez és a folyamatos áramellátáshoz. USB-kábel tartozék.
  • A szoftverfrissítések az interneten keresztül naprakészen tartják a mérőműszert.
  • Tartalmazza a PosiSoft szoftvercsomagot az adatok megtekintéséhez és jelentéskészítéséhez.

Tartós:

  • ÚJ Időjárásálló, por- és vízálló IP65-ös besorolású ház.
  • ÚJ Ergonomikus kialakítás tartós gumírozott markolattal.
  • Kopásálló szondahegy.
  • Ütéselnyelő, védő gumitartó tok a további ütésállóság érdekében
  • Két év garancia a mérőtestre ÉS a szondára

Sokoldalú:

  • A PosiTector test befogadja az összes PosiTector 200, 6000, DPM, IRT, RTR, SPG, SST, SHD, BHI és UTG szondát, így a bevonatvastagságmérőből könnyen átalakítható harmatpontmérővé, felületi profilmérővé, oldható sómérővé, keménységmérővé vagy ultrahangos falvastagságmérővé.
  • ÚJ Automatikusan forgó kijelző Flip Lock funkcióval
  • Választható kijelző nyelvek.
  • Mil/Mikron átkapcsolható.

Kivitel

Standard:

  • ÚJ Tárolás 1000 leolvasás szondánként - a tárolt leolvasások megtekinthetők vagy letölthetők.
  • A Standard mérőtest fényes színes kijelzővel és USB-porttal rendelkezik a Mac vagy PC számítógéphez való csatlakozáshoz. Egy PosiTector 200 szondához csatlakoztatva képes a bevonatrendszer teljes vastagságának mérésére.

Advanced:

  • Az Advanced mérőtest olyan további funkciókat tartalmaz, mint a WiFi és a Bluetooth, és akár. Egy PosiTector 200 szondához csatlakoztatva akár három egyedi bevonatréteg vastagsága is megjeleníthető. A nagy teljesítményű grafikus üzemmód ideális a bevonatrendszer vizualizálásához és az új alkalmazások értékeléséhez.
  • ÚJ 250 000 mérési érték tárolása akár 1000 tételben és altételben.
  • ÚJ Prompted Batch Mode - előre definiált tételek létrehozása a képernyőn megjelenő szöveges és képi felszólításokkal minden egyes leolvasáshoz.
  • A mérési adatok élő grafikus megjelenítése.
  • ÚJ Érintőképernyős billentyűzet a tételek gyors átnevezéséhez, jegyzetek hozzáadásához és így tovább.
  • A WiFi technológia vezeték nélkül szinkronizál a PosiSoft.net-tel és letölti a szoftverfrissítéseket.
  • Bluetooth 4.0 technológia az adatátvitelhez a PosiTector alkalmazást futtató mobileszközre vagy opcionális hordozható nyomtatóra. BLE API elérhető a harmadik féltől származó szoftverekbe történő integráláshoz.
  • Integrálható harmadik féltől származó szoftverekkel, drónokkal, ROV-okkal, PLC-kkel és roboteszközökkel számos ipari szabványos kommunikációs protokoll segítségével.


Adatok
Gyártó
DeFelsko
Felhasználás
Több réteg mérése egyszerre
Hordozó

A mágnesezhető "ferrous" vagy "F" modellek a vasas (mágneses) fémekre, jellemzően szénacélra felvitt nem mágneses bevonatok mérésére alkalmasak.
A "nemvas" "non-ferrous" vagy "N" modellek a nemvas / nem mágnesezhető fémekre felvitt nem vezető bevonatok mérésére alkalmasak.
A kombinált (FN) modellek a vasfémekre (mágneses) felhordott nem mágneses bevonatok ÉS a nem vasfémekre felhordott nem vezető bevonatok mérésére is alkalmasak.

Az "egyéb" modellek képesek mérni nem-fém hordozón is (fá, betonon, üvegen).

Egyéb (nem fém)
Szonda
Külső vezetékes
Méréstartomány [mikron]

Megadja, hogy az adott műszer méréstartománya milyen intervallumba esik μm-ben.

13-1000 μm
Cikkszám
DeFelsko_PT200_B
PDF adatlap (angol)

GYIK / FAQ

Szükség van-e az eszközök használatához valamilyen formális képzésre? Kínálnak "demo" modelleket?
Nem. Műszereinket egyszerű használatra terveztük, könnyen kezelhető menükkel, használati utasításokkal és hasznos videókkal.

A PosiTector 200 készüléket gyárilag kalibrálják?
A PosiTector 200 teljesen kalibrálva és mérésre készen érkezik. A csomagban található egy NIST-re vagy PTB-re visszavezethető hosszú formátumú kalibrálási tanúsítvány, amely dokumentálja a műszer által a kalibráló laboratóriumunkban egy nemzeti metrológiai intézetre visszavezethető szabványokon mért tényleges mérési eredményeket. Óvakodjon a versenytársak által kínált "tanúsítványoktól" vagy "megfelelőségi tanúsítványoktól". Ezek jellemzően nem tartalmazzák a műszer tényleges mérési eredményeit, és gyakran nem elégségesek az általános minőségi követelmények teljesítéséhez.

A PosiTector 200 gyárilag kalibrálva van a legtöbb polimer bevonat mérésére, kalibrálás vagy beállítás nélkül. Ha szükséges, egy egyszerű mérőeszköz beállítása elvégezhető egy ismert vastagságú bevonatmintához, amely összetételét tekintve a lehető legközelebb áll a tervezett alkalmazáshoz. A legjobb eredmény elérése érdekében a minta vastagságának meg kell egyeznie a mérendő bevonat várható maximális vastagságával, vagy annál valamivel nagyobbnak kell lennie.

Használható-e a PosiTector 200 fémszubsztrátumok bevonatainak mérésére?
Sok esetben igen! A következőket azonban figyelembe kell venni:

Fémszubsztrát vastagsága: Mivel a hang körülbelül háromszor gyorsabban halad át a fémeken, mint a legtöbb védőbevonaton, az aljzat vastagsága nagymértékben meghatározza, hogy a PosiTector 200 alkalmas-e egy adott bevonatvastagság mérésére.

A mérőműszer beállítása: A PosiTector 200 mérőműszer Hi-tartományának beállítása a nemkívánatos fémszubsztrát visszhangok kiküszöbölése érdekében általában szükséges a mérés megismételhetőségének javítása érdekében. Ez a beállítási folyamat egyszerűsödik a PosiTector 200 Advanced mérőműszer grafikus módjának használatával. Bár a PosiTector 200 Standard mérőműszer-modell képes az egyrétegű alkalmazások és a többrétegű alkalmazások teljes bevonatrendszer-vastagságának pontos mérésére, a fémszubsztrátumok méréséhez erősen javasoljuk a PosiTector 200 Advanced mérőműszer-modell használatát.

Egyrétegű bevonatos alkalmazások: Általában legalább 13 µm vastagságú bevonatvastagság szükséges sík fémszubsztrátumon, amelynek minimális vastagsága 1,25 mm.

Többrétegű alkalmazások.
Teljes vastagság: Sok esetben megbízhatóan mérhető a többrétegű bevonatrendszer teljes vastagsága fémen. Az egyrétegű alkalmazásokhoz hasonlóan, általában 13 µm minimális teljes bevonatvastagság szükséges sík fémszubsztráton, amelynek minimális vastagsága 1,25 mm.

Egyedi rétegek: A PosiTector 200 akkor méri az egyes rétegek vastagságát, ha az egyes rétegek vastagsága meghaladja a 125 µm-t (5 mil), és a fémszubsztrátum vastagsága meghaladja a 6 mm-t (0,25"). Az egyes rétegek akusztikai jellemzői közötti nagyobb különbség nagyobb valószínűséggel eredményezi az egyes rétegek pontos mérését.

A PosiTector 6000 szonda általában ajánlott a PosiTector 200 szondával szemben a bevonatvastagság mérésére fémszubsztrátokon, az alábbiak miatt:

- Alacsonyabb költség
- Nagyobb szondaválaszték (egyik sem igényli ultrahangos csatológél használatát).
- Nagyobb pontosság
- A PosiTector 200 szondákkal ellentétben a legtöbb védőbevonat tulajdonságaihoz nincs szükség beállításra.
- Teljesen megfelel a fémek bevonatvastagságának mérésére vonatkozó nemzetközi szabványoknak.

Mi az a couplant? Minden alkalommal használnom kell, amikor leolvasást végzek?
A couplantra minden mérésnél szükség van, hogy az ultrahang a bevonatba terjedjen. A sima bevonatokhoz a víz megfelelő csatolóanyag. Durvább bevonatokhoz használja a mellékelt glikol gélt.

Mérhet a PosiTector 200 olyan bevonatokat, amelyek részecskéket vagy aggregátumot tartalmaznak?
A sugárzott epoxi, az uretánhabarcs és más bevonatrendszerek, amelyek aggregátumokat vagy részecskés zárványokat (szilícium-dioxid, kvarcpehely, beton stb.) tartalmaznak, jelentős mérési kihívást jelentenek az ultrahangos PosiTector 200 műszerünk számára. Ezt az okozza, hogy a szilárd részecskék hajlamosak zavarni az ultrahangos impulzust, és általában megbízhatatlan vastagságmérést eredményeznek.

Hogyan tudom nullázni a PosiTector 200-at?
A mágneses vagy örvényáramú elvű mérőműszerrel ellentétben a PosiTector 200 nullázásához nincs szükség bevonat nélküli hordozóra. Ehelyett a szondát a nullázáskor a szubsztráttól távol tartjuk a levegőben.

Milyen gyakran kell a PosiTector szondát újrakalibrálni?
A PosiTector szondák minden szondához mellékelnek egy NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítványt (hosszú formanyomtatvány) - lejárati vagy végdátum nélkül. Nincs szavatossági idejük, ezért a terepen eltöltött idő nem jó mutatója az újrakalibrálási időközöknek. Sok minőségügyi programmal és újrahitelesítési programmal rendelkező szervezet megköveteli az éves újrakalibrálást, és ez a legtöbb felhasználó számára jó kiindulási pont. A DeFelsko azt javasolja, hogy az ügyfelek saját tapasztalataik és munkakörnyezetük alapján állapítsák meg a kalibrálási időközöket. Termékismeretünk, adataink és az ügyfelek visszajelzései alapján a műszer üzembe helyezésétől számított egyéves kalibrálási időköz jó kiindulási pont.
