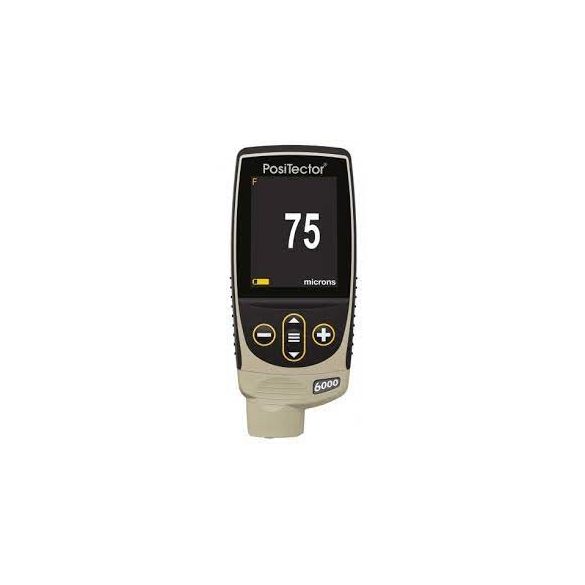

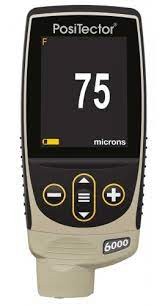

DeFelsko PosiTector 6000 FN1 / FN3 Rétegvastagság mérő integrált szondával

DeFelsko PosiTector 6000 FN1 / FN3 Rétegvastagság mérő integrált szondával

DeFelsko PosiTector 6000 FN1 / FN3 Rétegvastagság mérő

FN integrált szonda bevonatvastagság mérésére vas- és színesfém hordozón.
Ideális bevonatvastagság mérésére acélon, vason, alumíniumon, rézen és más anyagokon.

Méréstartomány: 0-1500 μm

Mérési pontosság: ± (1 μm + 1%)  0 - 50 μm, ± (2 μm + 1%)  > 50 μm

Szállítási idő 2-4 hét

Ár:487 306 Ft+ÁFA
Bruttó: 618 879 Ft
Kedvencekhez
Ajánlom
Nyomtat
Összehasonlítás
Kérdés a termékről
Részletek
Adatok

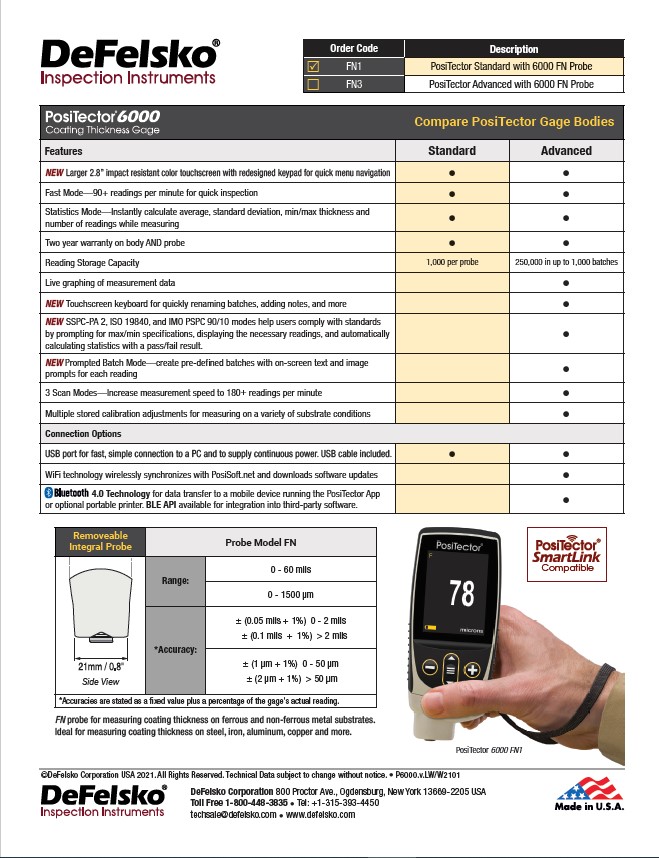

PDF adatlap (angol)
GYIK / FAQ
Részletek

DeFelsko PosiTector 6000 FN1 / FN3 Rétegvastagság mérő

A DeFelsko PosiTector 6000 egy univerzális, teljesen elektronikus rétegvastagságmérő eszköz, mely mágneses és örvényáram elveket használ bevonatok pontos és gyors mérésére mágneses és nem mágneses fémeken egyaránt.

Cserélhető platformjának és választható kivitelének köszönhetően ideális  különféle ipari alkalmazásokra.

Szonda

  • FN integrált szonda bevonatvastagság mérésére vas- és színesfém hordozón.
    Ideális bevonatvastagság mérésére acélon, vason, alumíniumon, rézen és más anyagokon.
  • Méréstartomány: 0-1500 μm
  • Mérési pontosság: ± (1 μm + 1%)  0 - 50 μm, ± (2 μm + 1%)  > 50 μm

PosiTector 6000

  • Mérésre kész - a legtöbb alkalmazáshoz nincs szükség kalibrációs beállításra
  • ÚJ Nagyobb, 2,8"-os, ütésálló színes érintőképernyő, újratervezett billentyűzettel a gyors menüben való navigáláshoz.
  • ÚJ Időjárás-, por- és vízálló - IP65-ös besorolású burkolat
    Kopásálló rubinszondás hegy a hosszú távú kalibráláshoz.
  • PosiTector cserélhető platform - bármelyik PosiTector szonda csatlakoztatható egyetlen mérőtesthez
  • USB, WiFi és Bluetooth csatlakozás a PosiSoft PC, Mac és okostelefon szoftverhez. USB-kábel tartozék.
  • A NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítvány mellékelve (Hosszú formanyomtatvány).
  • Megfelel az ISO 2178/2360/2808, ISO 19840, ASTM B244/B499/D1186/D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2, US Navy NAVSEA PPI 63101-000, US Navy NAVSEA 009-32, AS 2331.1.4, AS3894.3-B és más szabványoknak.

Egyszerű:

  • Gyors mérési sebesség - 60+ leolvasás percenként.
  • Továbbfejlesztett FAST üzemmód-90+ leolvasás percenként a gyors ellenőrzéshez.
  • Mérésre kész - a legtöbb alkalmazáshoz nincs szükség beállításra.
  • ÚJ Nagyobb, 2,8"-os, ütésálló színes érintőképernyő újratervezett billentyűzettel a gyors menüben való navigáláshoz.
  • ÚJ A mérőeszközön megjelenő súgó egy gombnyomással elmagyarázza a menüpontokat.
  • Villogó kijelző-ideális zajos környezetben is.
  • A RESET funkció azonnal visszaállítja a gyári beállításokat.

Pontos:

  • A NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítvány mellékelve.
  • A beépített hőmérséklet-kompenzáció biztosítja a mérési pontosságot.
  • A Hi-RES üzemmód növeli a megjelenített felbontást a precíziós alkalmazásokhoz.
  • Megfelel a nemzeti és nemzetközi szabványoknak, beleértve az ISO-t és az ASTM-t is.

Erőteljes:

  • Statisztika üzemmód folyamatosan megjeleníti/frissíti az átlagot, a standard eltérést, a min/max értékeket és a mérések számát mérés közben.
  • ÚJ Képernyőfelvétel - 100 képernyőkép mentése a nyilvántartás vezetéséhez és áttekintéshez.
  • HiLo riasztás hallhatóan és láthatóan figyelmeztet, ha a mérések túllépik a felhasználó által meghatározott határértékeket.
  • ÚJ Azonnali bekapcsolás funkció gyorsan bekapcsolja a mérőműszert, ha az nemrég kikapcsolták.
  • ÚJ Akár 30%-kal hosszabb akkumulátor-üzemidő.
  • USB-port a gyors, egyszerű csatlakoztatáshoz a PC-hez és a folyamatos áramellátáshoz. USB-kábel tartozék.
  • Minden tárolt mérés dátummal és időbélyeggel van ellátva.
  • A szoftverfrissítések az interneten keresztül naprakészen tartják a mérőműszert.
  • A PosiSoft USB Drive-on tárolt mérési adatok és grafikonok elérhetők a következő eszközökkel univerzális PC/Mac webböngészőkkel vagy file explorerekkel. Nincs szükség szoftverre.
  • Tartalmazza a PosiSoft szoftvercsomagot az adatok megtekintéséhez és jelentéskészítéséhez.

Tartós:

  • ÚJ Időjárásálló, por- és vízálló IP65-ös besorolású ház.
  • ÚJ Ergonomikus kialakítás tartós gumírozott markolattal.
  • Kopásálló szondahegy.
  • Ütéselnyelő, védő gumitartó tok a további ütésállóság érdekében
  • Két év garancia a mérőtestre ÉS a szondára

Sokoldalú:

  • Többféle kalibrálási beállítási lehetőség, beleértve az 1 pontos, 2 pontos és ISO 19840 korrekciós tényezőket is.
  • Választható kijelző nyelvek
  • ÚJ Automatikusan forgó kijelző Flip Lock funkcióval
  • Hosszabbított kábelek (akár 15 m/50 ft) a víz alatti vagy távoli méréshez
  • Mil/Mikron/mm átkapcsolható

Kivitel

Standard:

  • ÚJ Tárolás 1000 leolvasás szondánként - a tárolt leolvasások megtekinthetők vagy letölthetők.

Advanced:

  • ÚJ 250.000 leolvasás tárolása akár 1000 tételben és altételben is
    A mérési adatok élő grafikus megjelenítése
  • ÚJ Prompted Batch Mode - előre definiált tételek létrehozása a képernyőn megjelenő szöveges és képi felszólításokkal minden egyes leolvasásnál.
  • 3 beolvasási mód - a mérési sebesség növelése percenként több mint 180 leolvasásra
    - Normál - folyamatos leolvasás a szonda felemelése nélkül
    - Statisztika - folyamatos leolvasás és az átlag, a standard eltérés, a min/max vastagság és a leolvasások számának rögzítése a szkennelés során.
    - Limited Count Average - folyamatos leolvasás a felhasználó által meghatározott számig. A mérőműszer megjeleníti és rögzíti a leolvasások átlagát.
  • ÚJ Érintőképernyős billentyűzet a tételek gyors átnevezéséhez, jegyzetek hozzáadásához stb.
  • Többféle tárolt kalibrációs beállítás a különböző aljzatkörülményeken történő méréshez
  • ÚJ SSPC-PA 2, ISO 19840 és IMO PSPC 90/10 üzemmódok segítik a felhasználókat a szabványoknak való megfelelésben a min/max előírások megadásával, a szükséges leolvasások megjelenítésével, valamint a statisztikák automatikus kiszámításával és a megfelelt/nem felelt meg eredménnyel.
  • A WiFi technológia vezeték nélkül szinkronizál a PosiSoft.net szolgáltatással és letölti a szoftverfrissítéseket.
  • Bluetooth 4.0 technológia az adatátvitelhez a PosiTector alkalmazást futtató mobileszközre vagy opcionális hordozható nyomtatóra. BLE API elérhető a harmadik féltől származó szoftverekbe történő integráláshoz.
  • Integrálható harmadik féltől származó szoftverekkel, drónokkal, ROV-okkal, PLC-kkel és robotikus eszközökkel számos ipari szabványos kommunikációs protokoll segítségével.

Szállítási tartalom

  • PosiTector készülék
  • FN szonda, precíziós műanyag alátéttel
  • Védő gumitok, öv rögzítővel
  • Csuklószíj
  • 3 AAA alkáli elem
  • Használati utasítás
  • Kijelző védő
  • Kényelmes hordtáska
  • NIST vagy PTB nyomon követhető kalibrációs tanúsítvány
  • USB kábel
  • PosiSoft szoftver

Adatok
Gyártó
DeFelsko
Felhasználás
Általános ipari felhasználás
Hordozó

A mágnesezhető "ferrous" vagy "F" modellek a vasas (mágneses) fémekre, jellemzően szénacélra felvitt nem mágneses bevonatok mérésére alkalmasak.
A "nemvas" "non-ferrous" vagy "N" modellek a nemvas / nem mágnesezhető fémekre felvitt nem vezető bevonatok mérésére alkalmasak.
A kombinált (FN) modellek a vasfémekre (mágneses) felhordott nem mágneses bevonatok ÉS a nem vasfémekre felhordott nem vezető bevonatok mérésére is alkalmasak.

Az "egyéb" modellek képesek mérni nem-fém hordozón is (fá, betonon, üvegen).

FN - kombinált
Szonda
Beépített
Cikkszám
DeFelsko_PT6000_FN
PDF adatlap (angol)

GYIK / FAQ

A PosiTector 6000 készüléket gyárilag kalibrálják?

A PosiTector 6000 műszerek teljesen kalibrálva érkeznek, és a NIST-re vagy PTB-re visszavezethető hosszú formátumú kalibrálási tanúsítványt tartalmaznak (long-form certificate of calibration).

A kalibrálási tanúsítvány dokumentálja a műszer által a kalibráló laboratóriumunkban, egy nemzeti metrológiai intézetre visszavezethető szabványokon mért tényleges mérési eredményeket. Óvakodjon a versenytársak által kínált "tanúsítványoktól" vagy "megfelelőségi tanúsítványoktól". Ezek jellemzően nem tartalmazzák a műszer tényleges mérési eredményeit, és gyakran nem elégségesek az általános minőségi követelmények teljesítéséhez.

A PosiTector 6000 készüléket használat előtt "kalibrálni" vagy "beállítani" kell? A mérés előtt el kell végezni a kétpontos beállítást?

A PosiTector 6000 innovatív szondatechnológiája és gyári kalibrálása azt jelenti, hogy a készülék mérésre készen érkezik - általában nincs szükség kétpontos kalibrációs beállításra. A standard szondamodelleknél a rubin vagy alumínium-oxid szondahegyek kiküszöbölik a kopást, ami azt jelenti, hogy a gyári kalibráció a szonda teljes élettartama alatt megmarad. Akár a dobozból kivéve, akár évekig tartó használat után a PosiTector 6000 továbbra is pontos eredményeket biztosít.

A legnagyobb megbízhatóság és a legjobb mérési pontosság érdekében tartsa be "aranyszabályunkat" - egyszerűen ellenőrizze a NULLÁT (vagy egy ismert alátét vastagságát) a bevonat nélküli alkatrészen, szükség esetén állítsa be, majd mérje meg a bevonatos alkatrészt. Ez biztosítja, hogy a szonda megfelelően be van állítva a szubsztrát jellemzőihez, beleértve a tömeget, a fémszerkezetet, a görbületet, a hőmérsékletet és az érdességet.

Szükség van-e az eszközök használatához valamilyen formális képzésre? Kínálnak "demo" modelleket?

Nem. Műszereinket egyszerű használatra terveztük, könnyen kezelhető menükkel, használati utasításokkal és hasznos videókkal.

Milyen gyakran kell a PosiTector 6000 készüléket újrakalibrálni?

A PosiTector 6000 szondákhoz kalibrálási tanúsítvány tartozik, amelynek nincs lejárati vagy végdátuma. Nincs szavatossági idejük, ezért a terepen eltöltött idő nem jó mutatója az újrakalibrálási időközöknek. Sok minőségügyi programmal és újrahitelesítési programmal rendelkező szervezet előírja az éves újrakalibrálást, és ez a legtöbb felhasználó számára jó kiindulási pont. A DeFelsko azt javasolja, hogy az ügyfelek saját tapasztalataik és munkakörnyezetük alapján állapítsák meg a kalibrálási időközöket. Termékismeretünk, adataink és az ügyfelek visszajelzései alapján a műszer üzembe helyezésétől számított egyéves kalibrálási időköz jó kiindulási pont.

Mit tud mérni a PosiTector 6000?

A PosiTector 6000 szondák a modelltől függően különböző képességekkel rendelkeznek.

A "ferrous" modell szondák (F-fel kezdődő rendelési kód, pl. FS1) a vasas (mágneses) fémekre, jellemzően szénacélra felvitt nem mágneses bevonatok mérésére alkalmasak.
A "nemvas" típusú szondák (N-vel kezdődő rendelési kód, pl. NRS3) nemvas / nem mágnesezhető fémekre felvitt nem vezető bevonatok mérésére alkalmasak.
A "kombinált modell szondák (FN" kezdetű rendelési kód, pl. FNTS1) a vasfémekre (mágneses) felhordott nem mágneses bevonatok ÉS a nem vasfémekre felhordott nem vezető bevonatok mérésére alkalmasak.

Befolyásolja-e a PosiTector 6000-et a bevonat alatti fémszubsztrátum felületi érdessége (profilja)?

Minden bevonatvastagság-mérőt bizonyos mértékben befolyásol az aljzat érdessége, ahogy az alábbi képen látható. Általánosan elfogadott, hogy a bevonatvastagságot az érdes felület legmagasabb "csúcsaitól" kell mérni, így biztosítva, hogy azokat a védőbevonat fedje. A bevonatvastagságmérők azonban ehelyett a bevonatvastagságot az "effektív mágneses síkból" mérik, amely valahol a profil legmagasabb csúcsai és legmélyebb völgyei között helyezkedik el.

Az ASTM D7091, az ISO 19840 és az SSPC-PA 2 több hasonló megoldást javasol a műszer típusától és az adott helyzettől függően. Az egyik lehetőség az, hogy a mérőműszer nullát mutat a bevonat nélküli acélalátéten, és szükség esetén nullára állítja a mérőműszert. Ez egy népszerű megoldás, ha a fémfelület sima.

Mivel nehéz biztosítani, hogy a szonda hegye a felületi profil legmagasabb csúcsain üljön, az előnyben részesített megoldás az, hogy a szonda és a hordozó közé egy ismert vastagságú műanyag alátétet helyezünk, amely közel van a felhordott bevonat várható vastagságához, és az alátét megadott vastagságára állítjuk be - ezt nevezzük 1 pontos beállításnak. A műanyag alátét nagyobb területen ül a felületi profil csúcsain, mint a szonda csúcsa, biztosítva, hogy a beállítás "a csúcsok felett" történjen. Ez szimulálja legjobban a felületi profil csúcsait borító bevonatot.

Ha a csupasz hordozóhoz való hozzáférés nem lehetséges, egy másik lehetőség a PosiTector Zero Offset funkció használata az ISO 19840 szabványnak megfelelően. A Zero Offset beállítás hasznos, ha a bevonatvastagságot durva vagy fúvott aljzaton mérik, és nincs hozzáférés a bevonat nélküli reprezentatív aljzathoz. Az előre meghatározott Zero Offset értékek a fúvási profil magasságának megfelelően választhatók ki. Alternatívaként egyéni Zero Offset érték is megadható.

A PosiTector 6000 képes mérni a bevonatokat a rozsdamentes acélon?

A "rozsdamentes acél" kifejezés a korrózió- és hőálló ötvözetek széles skálájának általános kategorizálására szolgál. Konkrétan a kohászatban a "rozsdamentes acél" minden olyan vasalapú ötvözet, amely legalább 10,5% tömegarányú krómot tartalmaz. Egyes rozsdamentes acélötvözetek viszonylag alacsony mágneses reakcióval rendelkeznek (gyakran "részben/gyengén mágnesesnek" nevezik őket). Mások egyáltalán nem rendelkeznek mágneses reakcióval, néhány pedig a szénacélhoz hasonló ferromágneses reakcióval rendelkezik.

A PosiTector 6000 egyedülálló módon képes a részben mágneses rozsdamentes acélötvözetek mérésére, ami számos versenyképes műszer számára kihívást jelent. A PosiTector 6000 FN (kombinált vas/nemvas) szondamodellek gyakran képesek a részben mágneses szubsztrátokon következetesen mérni egy egyszerű nullpontbeállítással. A nagyobb kihívást jelentő alkalmazások esetében az "N-Lock" mérési mód lehetővé teszi a részben mágneses szubsztrátokra felvitt nem vezető bevonatok pontos mérését.

A PosiTector 6000 képes mérni a bevonatokat forró felületeken?

A PosiTector 6000 FXS és FHXS Xtreme szondák ideálisak a bevonatvastagság mérésére forró és/vagy érdes felületeken (250°C, 500°F maximum). Minden PosiTector 6000 szonda alkalmas forró felületeken történő mérésre. A standard szondamodellek akár 50˚C (120˚F) hőmérsékletű környezetben is működhetnek. Ha azonban a szondát a leolvasás után azonnal felemeljük a felületről, és hagyjuk lehűlni, a mérések magasabb hőmérsékleten is elvégezhetők. Egyszerűen csak gondoskodjon arról, hogy a szonda hőmérséklete 50˚C (120˚F) alatt maradjon, és elég hűvös legyen ahhoz, hogy védtelen kézzel lehessen kezelni.

Mekkora a legkisebb alkatrészméret, amely a leolvasáshoz szükséges?

Ahhoz, hogy megbizonyosodjon arról, hogy az alkatrész méretei alkalmasak a PosiTector 6000 szondához, egyszerűen ellenőrizze a ZERO értéket a bevonat nélküli alkatrészen, és szükség esetén állítsa be. Ellenőrizze a pontosságot a bevonat nélküli alkatrészre helyezett műanyag alátét mérésével. Ha a mérés az alátét és a szonda együttes tűréshatárain belül van, a szonda alkalmas a bevonatos alkatrész mérésére.

Használható-e a PosiTector 6000 a víz alatt?

Míg a PosiTector mérőtest és a szonda csatlakozója nem alkalmas vízbe merítésre, a PosiTector 6000 normál kábeles szondák hermetikusan zártak és ideálisak víz alatti használatra. A víz alatti vagy távoli mérésekhez hosszabbított kábelek állnak rendelkezésre (75 m/250 ft-ig).

A PosiTector 6000 gyújtószikramentesen biztonságos?

Bár a PosiTector 6000-et nem gyújtószikramentes eszközként tervezték, a PosiTest mechanikus mérőműszereink ideálisak bevonatvastagság mérésére veszélyes üzemi környezetben.

A PosiTector 6000 mérhet nikkelt acélon?

Igen, de ez attól függ, hogy milyen típusú nikkelbevonatot vittek fel az acélra.

Amikor a nikkelbevonatot elektrolízis eljárással (elektromos áram alkalmazásával a nikkelfürdőben) viszik fel, az így kapott bevonat - amelyet általában "e-nikkelnek" neveznek - mindig vezető és bizonyos mértékben mágneses, és a mi mérőeszközeinkkel nem lehet pontosan mérni, ha vas- vagy nemvas fémekre alkalmazzák.
Az elektrolízis nélküli nikkelbevonatokat autokatalitikus eljárással helyezik el, amely nem jár elektromos áram hozzáadásával. Ha a nikkelfürdő ebben az eljárásban legalább ~8% foszfor koncentrációt tartalmaz, akkor a keletkező nikkelbevonat gyakorlatilag nem mágneses, és vastagsága pontosan mérhető vasacélon egy mágneses elvű bevonatvastagságmérővel, például a PosiTector 6000 F modellel.

Mekkora a PosiTector 6000 mérési tartománya?

A PosiTector 6000 bevonatvastagság-mérési tartománya attól függ, hogy melyik cserélhető szonda van csatlakoztatva. A PosiTector 6000 szondák a legkülönbözőbb bevonatvastagsági alkalmazások méréséhez állnak rendelkezésre. A PosiTector 6000 FN szonda például 1500 μm (60 mil) vastagságú bevonatvastagság mérésére alkalmas, míg a PosiTector 6000 FNGS szonda 63,5 mm (2,5 hüvelyk) vastagságú bevonatvastagságot mér. Nem számít, hogy milyen alkalmazást szeretne, a DeFelsko valószínűleg rendelkezik olyan mérési megoldással, amely kielégíti az Ön igényeit.
