SAUTER TN 60 EE Ultrahangos falvastagságmérő.

Kiemelkedő tulajdonságokkal rendelkezik, alkalmas gyors és rugalmas falvastagság mérésére fedőrétegen keresztül is 2 mérési móddal: pulse echo és echo-echo móddal is.

Mérési tartomány echo-echo: 3-60 mm

Mérési tartomány pulse-echo: 0,65-600 mm

Szállítás:
Szállítási idő 1 hét
Alternatív termékek:

Ár: 428 339 Ft+ÁFA,
Bruttó: 543 990 Ft
Kedvencekhez
Ajánlom
Nyomtat
Összehasonlítás
Kérdés a termékről
Részletek
Adatok

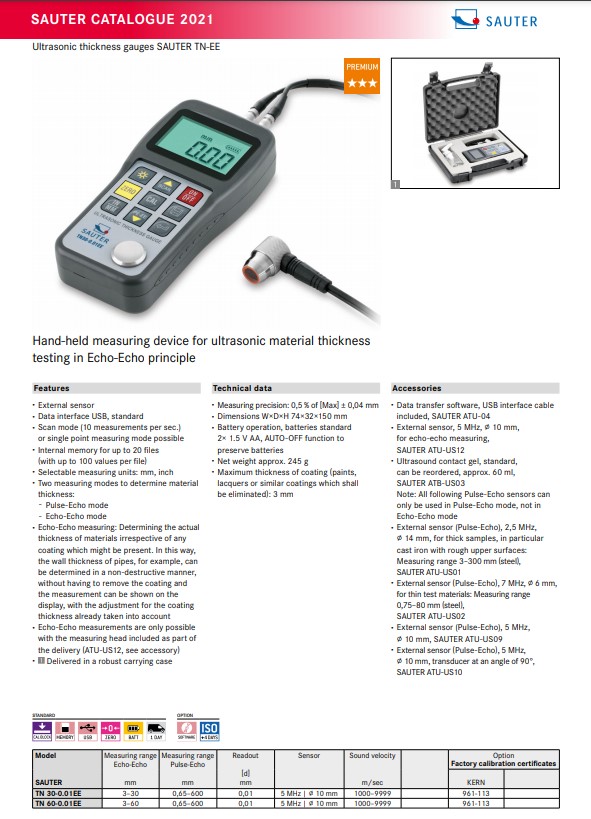

PDF adatlap (angol)
Részletek

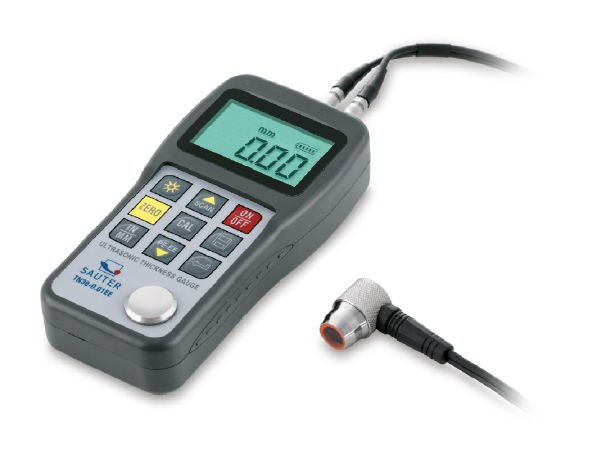

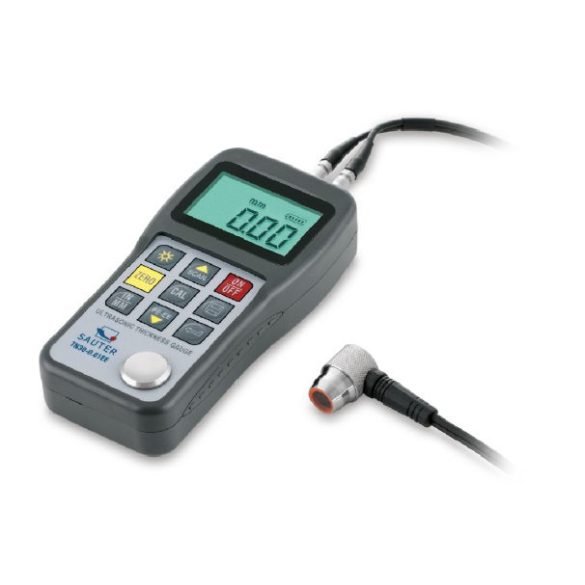

SAUTER TN 60 EE Ultrahangos falvastagságmérő

Kiemelkedő tulajdonságokkal rendelkező falvastagságmérő készülék. Masszív kéziműszer, gyorsés rugalmas falvastagság méréshezfedőrétegen keresztül isAlkalmasnagynyomásútartályok, edények, vegyipari eszközök ellenőrzésére is.Alkalmas festékrétegen keresztül történő mérésre is.Alkalmas, acél, öntöttvas,alumínium, réz, bronz, cink, üveg (kvarc), kerámia, kompozitok és epoxik, valamint homogén műanyagok és egyéb ultrahangotjól vezető anyagokfalvastagságának mérésére. Működik minden helyzetben: vízszintesen, függőlegesenésfejjel lefelé is.

Két mérési mód anyagvastagság meghatározásához: pulse-echo és echo-echo mód

Echo-echo mód: az anyagvastagság tényleges meghatározása a bevonat eltávolítása nélkül is, ily módon meg lehet határozni pl csövek vastagságát roncsolódás nélkül. Echo-echo mérés csak a szállítási tartalomhoz adott mérőfejjel lehetséges.

Tulajdonságok:

  • Külső érzékelő
  • Adat interfész RS-232 szabvány
  • Kemény hordtáska
  • Scan mód (10 mérés másodpercenként.),
  • Egypontos mérési üzemmód
  • Belső memória akár 20 fájl (Akár 100 érték/fájl)
  • Választható mértékegységek: mm, inch
  • Két mérési mód anyagvastagság meghatározásához: pulse-echo és echo-echo mód

Szállítási tartalom:

  • Falvastagságmérő készülék
  • 5 MHz, dia 10 mm szenzor (mely képes echo-echo és pulse-echo módban is mérni)
  • Csatolópaszta
  • Elemek
  • Használati útmutató

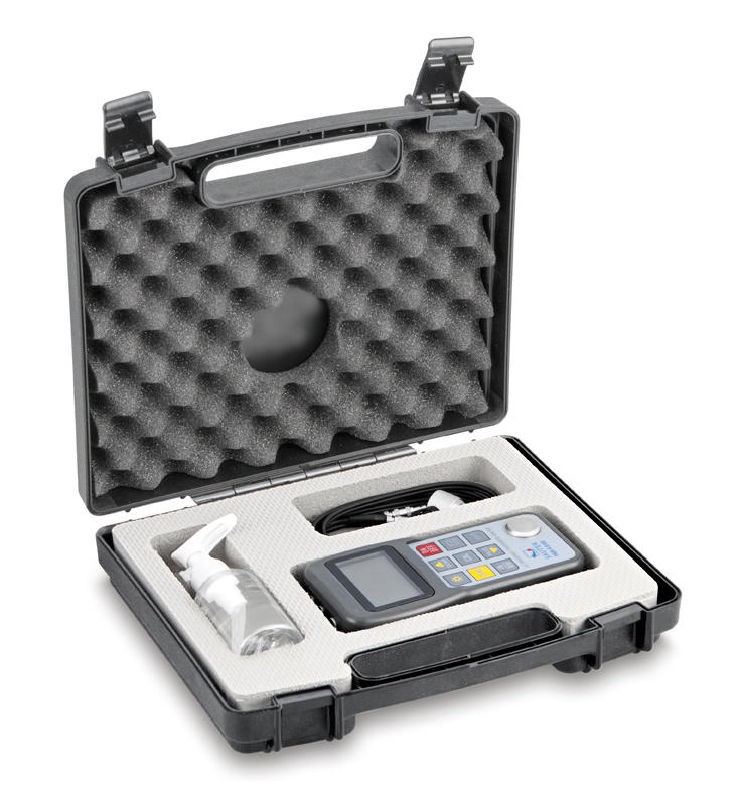

  • Hordtáska

Műszaki adatok:

Mérési módszer Első visszhang mérése: adó-vevő szondával
Kijelző 4.5-jegyű OLED színes kijelző, háttérvilágítással,
Méréstartomány

Pulse-echo mód: 0,65-600 mm (acélban)

Echo-echo módban: 3-60 mm

Mérési pontosság ±0.5%  + 0.01 mm, függ az alapanyagtól és a mérési körülményektől
Felbontás 0,01 mm a 0,8-99,99 mm-es tartományban, 0,1 mm a 100 mm tartomány felett
Hangsebesség tartomány 1000 – 9999 m/sec.
Memória 99 mérés/ fájl, 20 fájl
Áramforrás 2 x 1.5 V alkáli (AA méretű)- 100 órás használat (háttérvilágítás nélkül)
Adatkapcsolat USB
Működési hőmérséklet -10 ° C  + 50 ° C, páratartalom 20-90% relatív páratartalom
Méret (H x SZ x M) 153 mm x 74 mm x 32 mm
Szoftver opcionálisan elérhető

Kiegészítők:

  • Gyári kalibrációs tanusítvány
  • SAUTER ATC-01 Adatátviteli szoftver (interfész kábellel)
  • Pulse-echo módban mérő külső szenzorok:
    - ATU-US01, 2,5 MHz, Ø 14 mm, vastag mintákhoz, különösen durva felületű öntöttvashoz: mérési kapacitás 3-300 mm (acél),
    - ATU-US02, 7 MHz, Ø 6 mm, vékony vizsgálati anyagokhoz: mérési kapacitás (acél) 0,75-80 mm
    - ATU-US10, 5 MHz, Ø 10 mm, a jelátalakító 90°-os szögben van elhelyezve

Figyelem!

Hitelesítésről, illetve DAkkS és Gyári kalibrációról leírást az alábbi linken olvashat:

Mérőeszközök kalibrálása és hitelesítése

Adatok
Gyártó
SAUTER
Mérési elv
pulse-echo és echo-echo
Méréstartomány pulse-echo

Meghatározza a méréstartományt pulse-echo típusú mérés esetén standard szondával, acélon (az echo-echo méréstípusnál, más hordozón való mérésnél illetve az opcionális szondák esetén a méréstartomány ettől eltérhet).

~ 0,65 - 600 mm
