  • Különösen rugalmas beépítési lehetőségek a legkülönbözőbb erőmérő eszközökhöz, mint például SAUTER FC, SAUTER FH-S, SAUTER FA, KERN FK, SAUTER FL
  • Oszlophossz: 1135 mm
  • Max. generált erő: 30 kN, Max. mozgási távolság: 21 cm
Szállítás:
Szállítási idő 1 hét

Ár: 1 358 165 Ft+ÁFA,
Bruttó: 1 724 870 Ft
Kedvencekhez
Ajánlom
Nyomtat
Összehasonlítás
Kérdés a termékről
Részletek
Adatok
PDF adatlap (angol)
PDF manual (angol)
Részletek

SAUTER TVM 30KN70N függőleges motoros erőmérő állvány

A SAUTER TVM 30KN70N függőleges motoros erőmérő állvány egy függőleges irányú elektronikus tesztállvány szabványos erőmérésekhez.

Tulajdonságok:

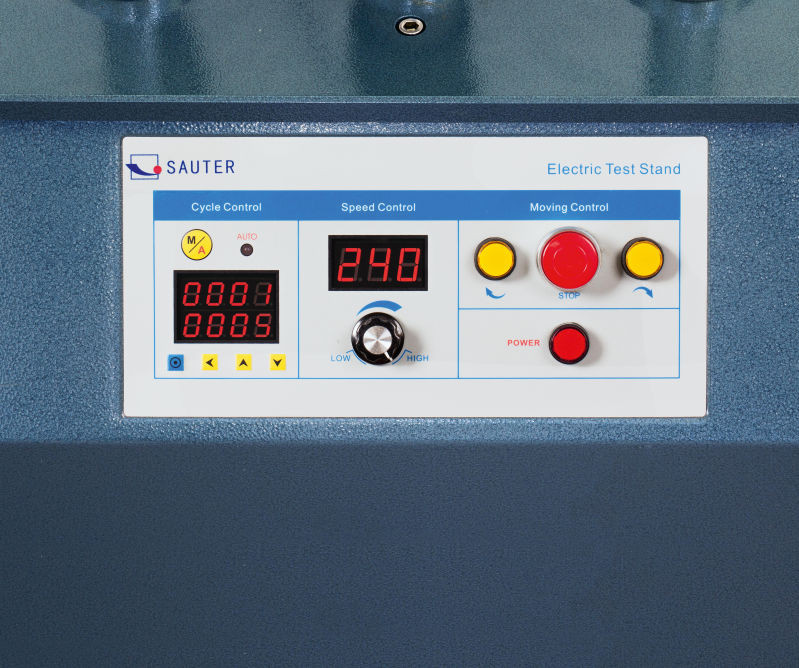

  • Prémium kategóriás kezelőpanel (2-es kép):
    - Digitális sebességkijelző
    - Digitális ismétlési funkció
  • Elektromos végálláskapcsolók: igen

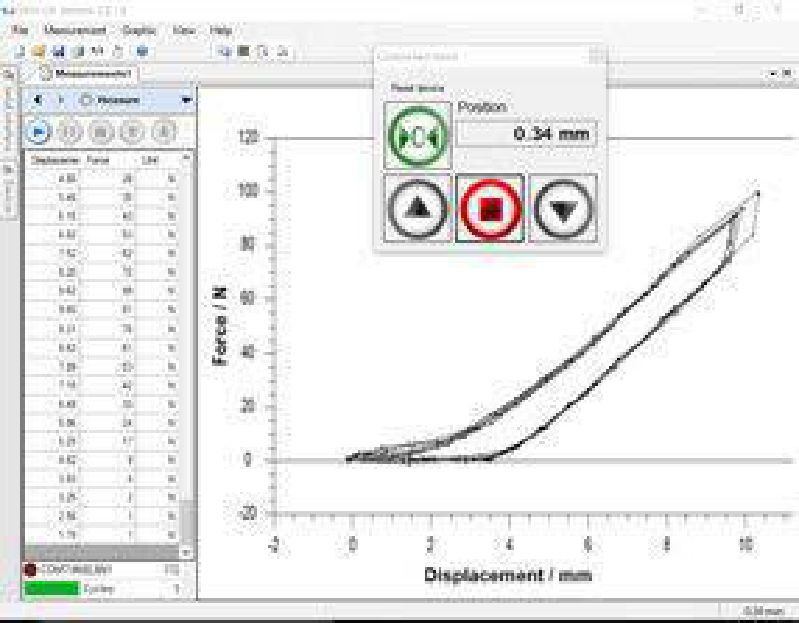

  • A próbapad vezérlése a SAUTER AFH PC szoftver segítségével (3-as kép), nem része a szállítási tartalomnak
  • Szilárd és rugalmas rögzítési lehetőségek a vizsgálati tárgyakhoz, mint például univerzális erőmérő bilincsek, nyomólemezek nyomó- és törésvizsgálatokhoz, hajlítókészülékek stb., lásd a tartozékokat.
  • Erőszabályozott automatikus kikapcsolás, tesztstop a beállított határterhelés elérése után, csak a SAUTER FH erőmérővel együtt használva.
  • Különösen rugalmas beépítési lehetőségek a legkülönbözőbb erőmérő eszközökhöz, mint például SAUTER FC, SAUTER FH-S, SAUTER FA, KERN FK, SAUTER FL:
  • Belső mérőcellával rendelkező mérőeszközök közvetlen beépítése 500 N mérési tartományig (csak TVM 5000N230N és TVM 10KN120N).
  • 1000 N mérési tartományú külső mérőcella közvetlen felszerelése a keresztgerendára- A SAUTER FH termékcsalád külső mérőcellával rendelkező erőmérő eszközeinek rögzítése.

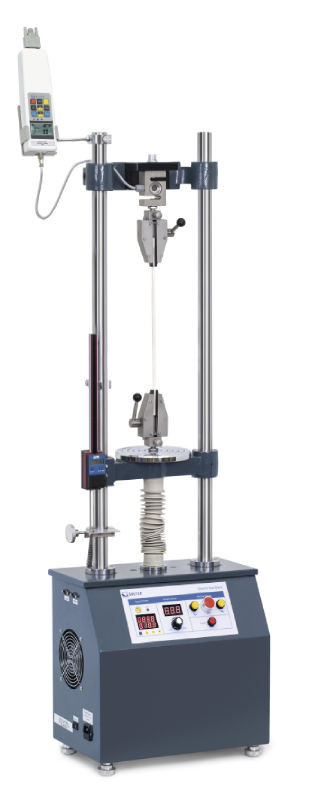

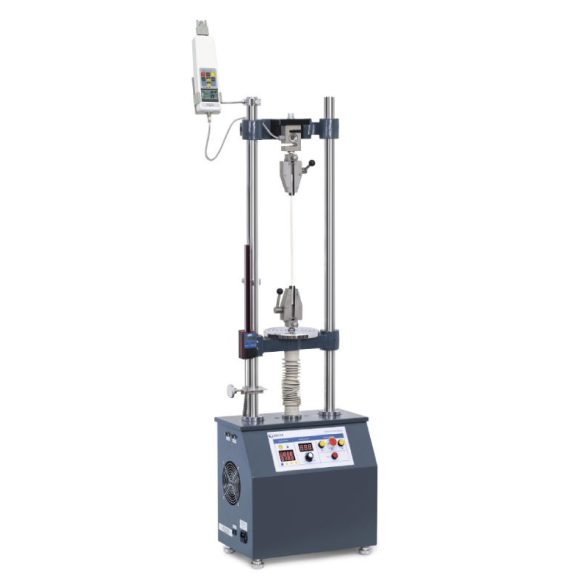

A nagy ábra a TVM-N próbapadot mutatja: SAUTER FH erőmérő eszköz, SAUTER LB hosszmérő eszköz, hosszabb vezetőoszlopok, valamint az erőmérő eszközhöz és a vizsgálati tárgyakhoz való konzol, amely nem tartozik a termékhez.

Technikai adatok:

  • Anyaga: fém lakkozott
  • Oszlophossz: 1135 mm
  • Maximális generált erő: 30 kN
  • Maximális mozgási távolság: 21 cm
  • Csomagolási méret: 580 x 345 x 1200
  • Teljes méretek: 400 x 256 x 1015 mm
  • Kijelző számjegymagassága: 9/14 mm
  • Sebesség pontosság [Max]-hoz viszonyítva: 3 %
  • Bruttó tömeg: 83 kg
  • Nettó tömeg kb. 58 kg
  • Áramforrás: 220 V AC 50 Hz
  • Min. / max. működési hőmérséklet: 10 °C 40 °C

Opciók:

  • LB 300-2 Digitális hosszmérőkészülék, mérési kapacitás 300 mm, leolvasás 0,01 mm (gyári szerelés nélkül),
  • LB-A02 A hosszmérőkészülék gyári SAUTER mérőállványra történő felszerelése
  • AFH FD Erő-távolság kiértékelő szoftver a mérési folyamat grafikus megjelenítésével (csak a SAUTER LB készülékkel együtt) - 3. kép
  • TVM-A01 Tartószerkezet a kijelzőkészülékhez (első képen látható)
Modell Mérési kapacitás [Max] N

Sebesség tartomány

mm / min

Maximális mozgási távolság mm

Oszlop-hossz
mm

TVM 5000N230N 5000 10–230 210 635
TVM 5000N230NL 5000 10–230 210 1135
TVM 10KN120N 10000
30–120
210
1135
TVM 20KN120N 20000
30–120
210
1135
TVM 30KN70N 30000
5–70
210
1135
